Audi A6 C5 aktywny 3-way


  • Proszę się zalogować aby odpowiedzieć
30 odpowiedzi na ten temat

#1 Tomek M

Tomek M
  • Użytkownik
  • 116 postów

Napisany 06 kwiecień 2012 - 21:12

Witam,

Niedawno zabrałem się za montowanie systemu do Audi A6. Trochę zajęło zbieranie klocków, ale wszystko jest już na swoim miejscu. Będzie to 3-way Brax Matrix 6.1PP, 2.1, 1.1, i sub Phase Linear Aliante 12Si LTD. Zasilane to będzie aktywnie dwoma Helixami A2 i jednym A4 na średniaki i tweetery. Jednostka sterują Pioneer DEX-P9 i procesor DEQ-P9. Kable zasilające Stingera, sygnałowe AIV Colorado, głośnikowe Audison Sonus 212 i 214. Rozdzielacze Audison, kondensator Helix'a, aku Exide Maxxima DC.
Zapraszam



Drzwi; gdybym wiedział, że to taki ciężki temat to kupiłbym Audi po lifcie:
Oryginalne drzwi w A6:

Wygłuszenie:

Dopasowanie panela z żywicy:


Własnej roboty ustrojstwo do wycinania pierścieni frezarką:

Najmniejsze jakie się dało:

Panele na drzwi:

Mocowanie dystansów do panela z żywicy:

Panel na głośnik:

Jednostka sterująca, ramka będzie nowa w całości z żywicy, bo nie podobają mi się te zaślepki:

Słupki są już prawie gotowe, zdjęcia wrzucę wkrótce. Bagażnik już też częściowo zabudowany.



#2 CASKP

CASKP
  • Administrator
  • 2463 postów

Napisany 07 kwiecień 2012 - 10:36

Zapowiada się fajnie... Jednak troche nie teges wymyśliłeś z materiałami tłumiącymi. Jeśli koniecznie chciałeś zaoszczędzić to mogłeś zrobić odwrotnie. Bitum dać na blachę zewnętrzną a dynamat dać na powierzchnię na której będzie grał Brax. Efekt byłby o niebo lepszy

#3 Tomek M

Tomek M
  • Użytkownik
  • 116 postów

Napisany 07 kwiecień 2012 - 12:24

Ten panel z żywicy jest dosc gruby, pozatym od wewnatrz (moze znajde fotke) jest dodatkowo troche mat APP a na to cały panel wysmarowany jest pastą Braxa. Otwory, w ktore wchodzą te haczyki od panela samych drzwi, są od wewnatrz całkowicie zamknięte. Drzwi są naprawde pancerne.

#4 CASKP

CASKP
  • Administrator
  • 2463 postów

Napisany 07 kwiecień 2012 - 12:27

Rozumiem i widzę. Z tym że mata Dynamat Xtreme jest skuteczniejsza od APP i Dynamatem powinien być wytłumiony panel na którym wisi głośnik.

#5 Tomek M

Tomek M
  • Użytkownik
  • 116 postów

Napisany 07 kwiecień 2012 - 19:17

Ok, zapamiętam. Chociaż i tak jestem zadowolony. Znajomy ma u siebie w Passacie całe drzwi bitumem i skarżył się, że woofery słabo grają. Wrzuciliśmy na chwilę do mnie, to znajomy myślał, że to inne głośniki - było naprawdę dobrze - ale nie mówię, że nie może być lepiej.

Tutaj znajduje się bliźniaczy temat:
http://www.audiocar....opic.php?t=6228

Jedziemy dalej...słupki. Wyciąłem krążki pod średniaki i tweetery. Będą one wpuszczone tak jak woofery. Problem był z ustawieniem krążków identycznie po lewej i prawej stronie. Gorzej wyglądałaby sprawa obicia słupków. Bez szycia by się nie obeszło. Wtedy przypomniał mi się sposób, jaki zobaczyłem kiedyś w innym aucie. Zobaczcie sami:


Trochę żywicy i maty w celu wzmocnienia średniaka - to on będzie trzymał wszystko na miejscu:

Łączymy - chciałem uzyskać efekt znikania mniejszej podstawki w większą:

Podkład - wyszło jeszcze dużo nierówności do podszlifowania. Kolor decelowy będzie czarny:

Sposób mocowanie ulegnie wkrótce zmianie. Cała podstawka przykręcana jest od wewnątrz słupka i można nieznacznie regulować jej kąt - ale przy zdjętym słupku, więc nie bardzo wiadomo gdzie gra dopóki nie założy się słupka. Po zmianie śruba będzie wystawała ze słupka a nakrętka bedzie wkręcana od strony głośnika a na koniec głośnik. Wtedy będzie można precyzyjnie ustawić wszystko za pierwszym razem. Tak czy inaczej, nie będzie żadnych kabli na wierzchu.



#6 CASKP

CASKP
  • Administrator
  • 2463 postów

Napisany 07 kwiecień 2012 - 19:29

Fajne kulki :mrgreen:

Podobają mi się - tzn ich wykonanie bo trochę pracy w to włożyłeś za co gratki :)
Osobiście wolałbym przemodelować słupek cały

#7 Tomek M

Tomek M
  • Użytkownik
  • 116 postów

Napisany 08 kwiecień 2012 - 15:30

Mam nietypowy problem z Helixem A4. Zasila on 2.1 i 1.1. Z samego rana po pierwszym odpaleniu auta i włączeniu systemu, A4 wchodzi w protect. Jak wlaczam sprzęt bez odpalania auta to jest ok. Zrobilem tak kilka razy naprzemian i zawsze na odpalonym protect a nie odpalonym grało ok. Odłączyłem RCA i to samo. Dziwniejsze jest to, że po 2-3 godzinach działa już bez problemu? Błąd, czy uszkodzony wzmak? Myślałem że to zależy od temperatury, bo rano jest zimno. Ale z drugiej strony wieczorem tez a działa ok? Gdzie szukać przyczyny, może zimny lut? Jutro rano odłącze głośniki i podmienie kable od zasilania z A2 może tu cos nie pasi?!
Aha, jest to protect z żółtą kontrolką led - wg instrukcji "błąd wzmacniacza - zwarcie na głośnikach"? Jakie zwarcie jeżeli po chwili działa? Znalazłem podobny temat na zagranicznym forum, gdzie gość miał identyczny problem, ale nic wiecej nie było napisane.

#8 CASKP

CASKP
  • Administrator
  • 2463 postów

Napisany 08 kwiecień 2012 - 17:57

Najprawdopodobniej wina wzmacniacza. Po świetach spróbuję się coś dowiedzieć na ten temat.

#9 Tomek M

Tomek M
  • Użytkownik
  • 116 postów

Napisany 10 kwiecień 2012 - 12:19

Witam, tym razem kilka fotek z bagażnika. Jest to dopiero początek więc nie wygląda za ciekawie, możliwe też, że niektóre rzeczy ulegną jeszcze zmianie. Lubie jak wszystkie graty są na wierzchu i taka jest też koncepcja zabudowy. Zresztą zobaczcie:


Jeżeli chodzi o okablowanie, chciałem zrobić to trochę inaczej niż w większosci aut. Nie przeszkadza mi, jak widać kable wchodzące do wzmacniaczy czy rozdzielaczy, zwłaszcza, jeżeli są ładnie wykończone. Chodziło mi jednak o cos innego. Znajomy składa kije golfowe. Zostają mu takie ładne chromowane końcówki, które i tak idą do kosza. Pomyslałem, że mogą się do czegos przydać:


Okablowanie wzmacniaczy i procesora też będzie w rurkach. Ale to na koniec. Póki co ogólny rozkład elementów.


[ Dodano: 2012-04-10, 13:28 ]
Jeszcze pytanie, z czego robicie te ramki dookoła szybek itp. Chodzi mi boczki zabudowy i podłogę. Będzie tam szyba, ale kombinuje z czego zrobić ramkę wykańczającą. Chciałem z aluminium, ale ma to być w jednej częsci bez łączeń a trudno mi będzie to zrobić idealnie prosto i bez ostrych krawędzi. Myslałem o pcv bo można znaleźć gotowe listwy około 2cm szer.



#10 CASKP

CASKP
  • Administrator
  • 2463 postów

Napisany 10 kwiecień 2012 - 13:02

Nie widzi mi się jedno.... Kondensator jest obok suba po prawej stronie. Zasilanie i rozdzielnie masz w lewym boczku. Kondensator powinien być przy rozdzielni wpięty bezpośrednio w plusową i minusowa rozetę. Tam gdzie jest - jest za daleko. Reszta - profi ;)

#11 Tomek M

Tomek M
  • Użytkownik
  • 116 postów

Napisany 10 kwiecień 2012 - 13:06

Z tego co wyczytałem, znaczenie ma tylko odległość kondensatora od wzmaka. Nigdy nie było o odległości od źródła zasilania. A co jak masz kondensator w bagażniku a aku pod maską?

#12 CASKP

CASKP
  • Administrator
  • 2463 postów

Napisany 10 kwiecień 2012 - 13:19

A widziałeś kiedyś aby ktoś miał kędzior pod maską ?? Jak masz wpięty kondensator ?

#13 Tomek M

Tomek M
  • Użytkownik
  • 116 postów

Napisany 10 kwiecień 2012 - 14:13

Heh a zdziwiłbyś się? Ludzie różne cuda wożą pod maską :-)
Do kondensatora idzie osobny (+) i (-) z oddzielnych wyjść rozdzielaczy. Następnie (+) od kondensatora idzie do wzmaka (ten kabel jest dosc krótki). Pozatym wzmak ma własny (-) pociągnięty osobnym kablem z osobnego wyjścia rozdzielacza.

#14 CASKP

CASKP
  • Administrator
  • 2463 postów

Napisany 10 kwiecień 2012 - 15:40

YyyyYYYyyyy ... Możesz to narysować ?? :shock:

#15 Tomek M

Tomek M
  • Użytkownik
  • 116 postów

Napisany 10 kwiecień 2012 - 19:00

Spoko, narysuje ale późno wieczorem bo nie mam dostępu do kompa i piszę z telefonu.
Mam takie pytanie odnośnie ustawiania czułości wejść lub jak kto woli level'i. Czy głośność lewej i prawej strony woofer do woofera, mid do mid itd powinna byc identyczna z obu stron, czy dostosowana dla kierowcy? W pierwszym przypadku głośność poszczególnych przetworników mierzona w odległości np 1m byłaby identyczna. W drugim przypadku słuchający z pozycji kierowcy miałby wrażenie, że w tej pozycji obie strony grają tak samo głośno ale w rzeczywistości jedna strona grałaby głośniej, druga ciszej? Która opcja jest poprawna?

[ Dodano: 2012-04-10, 23:51 ]

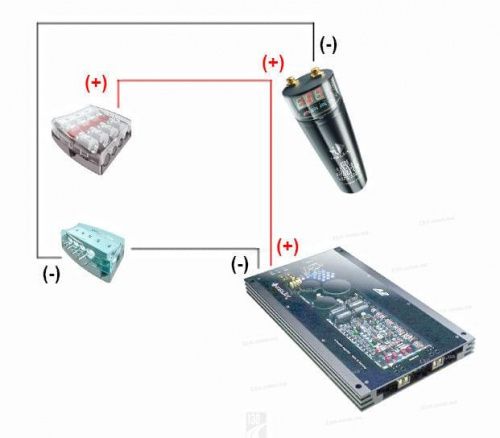

Dodany obrazek

#16 CASKP

CASKP
  • Administrator
  • 2463 postów

Napisany 11 kwiecień 2012 - 08:30

Więc tak. Osobiście podłączyłbym tak jak wspomniałem kędziora w bezpośrednio do rozet zasilających . Dzięki temu wszystkie wzmaki będą wspomagane kędziorem.
Ogólnie to rozety przeniósłbym na podłogę zaraz obok subwoofera a lewy boczek zorganizował jakoś inaczej. Dzięki temu zasilanie było by przy samych zaciskach wzmacniaczy. Kable wtedy będą krótkie, bezproblemowe rozdzielenie prądu.

Jeśli chodzi o poziomy - to tak - lewy, prawy mają być równe. Opóźniasz strony procem więc poziomy zostaw jednakowe.

#17 Tomek M

Tomek M
  • Użytkownik
  • 116 postów

Napisany 11 kwiecień 2012 - 13:40

Da się zrobić :) Narazie jednak mam inny problem - chodzi o ten protect na A4. Wieczorem napisze do szkopów, napewno spotkali się z tym wczesniej.

Miałbym natomiast takie pytanie odnośnie samego grania lub na chwilę obecną nie grania. Mianowicie nie wiem dlaczego wydziera mi się 2.1. Nie ma znaczenia czy gra sam czy z resztą, czy ciszej czy głośniej. Trąbka przechodzi w gwizd, tak samo jest z wokalem żeńskim jak zaśpiewa trochę wyżej. Czasami jak wokal męski jest bardzo wysoki, to też przechodzi bardziej w gwizd niż dzwięk. Nic nie dają levele ani eq. Przyciąłem go nawet wyżej na 800hz lub 1khz i tylko nieznaczna poprawa. Sprawdziłem na przenośnym rta i jest górka w okolicy 1,5khz ale tak wysoko chyba nie powinno się ciąć. Zresztą niewiele to daje bo dalej sie wydziera tyle ze nieco mniej. Co może być przyczyną?

#18 CASKP

CASKP
  • Administrator
  • 2463 postów

Napisany 11 kwiecień 2012 - 16:02

Jeśli chodzi o wzmaka - temat ustalony. Pakuj w paczke - wysyłaj do mnie. Ja pakuję 3 wzmaki i lecą do niemiec. Chłopaki usuną usterkę.

Natomiast co do 2.1 . Wyciągnij go z zabudowy w słupku. Wstaw go w płytę mdf, zrób pomiar i sprawdź czy problem występuje. Nie wyrokuję tutaj bezpośrednio ale może być to problem zabudowy/mocowania średniaka. Trudno mi powiedzieć. Sprawdzić jednak trzeba.

#19 Tomek M

Tomek M
  • Użytkownik
  • 116 postów

Napisany 11 kwiecień 2012 - 20:09

Natomiast co do 2.1 . Wyciągnij go z zabudowy w słupku. Wstaw go w płytę mdf, zrób pomiar i sprawdź czy problem występuje. Nie wyrokuję tutaj bezpośrednio ale może być to problem zabudowy/mocowania średniaka. Trudno mi powiedzieć. Sprawdzić jednak trzeba.


Myslałem wczesniej o tym, ale szkoda by było kulek. Mam wolne w niedzielę to pokombinuje.
Jeżeli chodzi o wzmacniacz wysłałem PW.

#20 Wolf

Wolf
  • Użytkownik
  • 1243 postów

Napisany 20 kwiecień 2012 - 21:04

I like !!!! ;)
Profi podejście do instalki.
Twoje pierścionki pod głośniki "natychły" mnie do podjechania i kupienia sobie wreszcie frezareczki górnowrzecionowej. Zawsze temat odkładałem ale że już mam garaż (nareszcie) to i będzie można wrócić do hobby dłubania w aucie.
